| １．遠隔監視・制御用ソフトウエア（画像をクリックすると拡大します。） |
| 光ケーブルやADSL回線を介し遠隔地から映像・音声信号を確認しながら、カメラやデジタルレコーダを制御するソフトウエアです。 |
| （１）１拠点の監視カメラを複数箇所から監視・制御（１対Ｎ方式） |
（２）複数拠点の監視カメラを複数箇所から監視・制御（Ｎ対Ｍ方式） |
 |
 |
監視拠点側に設置した専用のエンコーダ(LsBox)へカメラの映像出力・RS-422制御ケーブルを接続をする事で、映像信号を 確認しながら、監視カメラのパン・チルト、フォーカス・ズーム等の制御を行う事が出来ます。併せて、マイク・スピーカの追加設置により、音声信号の双方向通信を 同時に行う事が出来ます。 |
複数監の視拠点側に設置した専用のエンコーダ(LsBox)へカメラの映像出力・RS-422制御ケーブルを接続をする事で、映像 信号を確認しながら、監視カメラのパン・チルト、フォーカス・ズーム等の制御を行う事が出来ます。各拠点の識別はIPアドレスで行います。 |
（３）１拠点の監視カメラ・デジタルレコーダを複数箇所から監視・制御 （DownLoad有） |
（４）１拠点の監視カメラ・デジタルレコーダを複数箇所から監視・制御 |
 |
 |
監視拠点側に設置した専用のエンコーダ(LsBox)へカメラの映像出力・RS-422制御ケーブルを接続し、デジタルレコーダの 映像出力・RS-232C制御ケーブルを接続する事で、映像信号を確認しながら、監視カメラのパン・チルト、フォーカス・ズーム等の制御とデジタルレコーダの記録・再生 等の制御を行う事が出来ます。（TypeA) |
監視拠点側に設置した専用のエンコーダ(LsBox)へカメラの映像出力・RS-422制御ケーブルを接続し、デジタルレコーダの 映像出力・RS-232C制御ケーブルを接続する事で、映像信号を確認しながら、監視カメラのパン・チルト、フォーカス・ズーム等の制御とデジタルレコーダの記録・再生 等の制御を行う事が出来ます。(TypeB) |
２．外部制御用ソフトウエア（画像をクリックすると拡大します。） |
| RS-232CやRS-485ケーブルを介し、映像信号を確認しながら、カメラ・デジタルレコーダ等、電子機器を制御するソフトウエアです。 |
| （１）カメラコントローラ制御 |
（２）デジタルレコーダ制御 |
 |
 |
パソコンとカメラコントローラ間はRS-232Cクロスケーブルで接続し、映像出力はパソコンに増設された キャプチャーボード(Video for Windows対応)に接続する事で、映像信号を確認しながら、パン・チルトやフォーカス・ズーム等のカメラ制御をする事が出来ます。 |
パソコンとデジタルレコーダ間はRS-232Cクロスケーブルで接続し、映像出力はパソコンに増設された キャプチャーボード(Video for Windows対応)に接続する事で、映像信号を確認しながら、記録・再生やチャンネル切換等のデジタルレコーダ制御をする事が出来ます。 |
（３）カメラ・デジタルレコーダ制御（DownLoad有） |

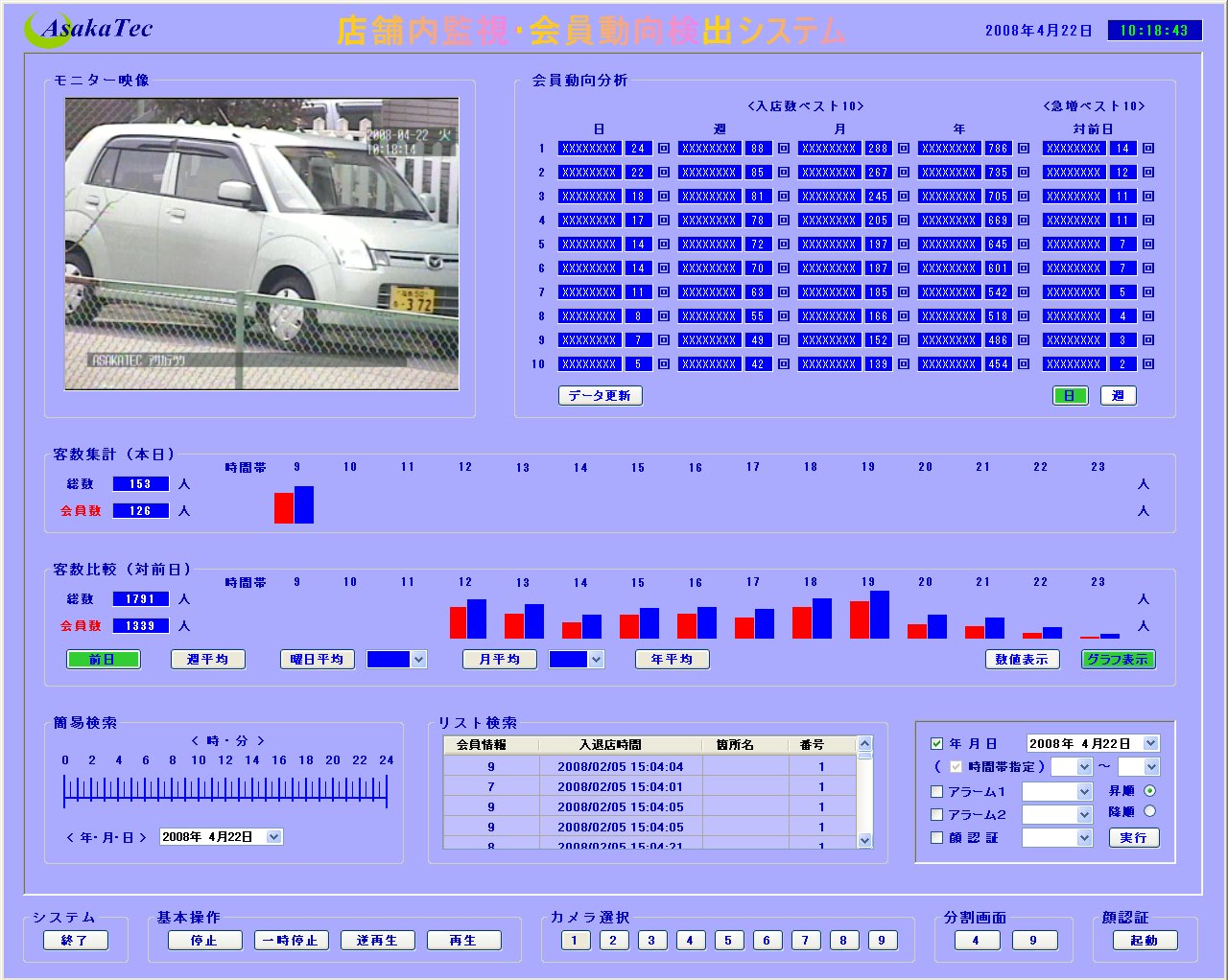

（４）デジタルレコーダ（顔認証機能付）制御 |
|
||||||
パソコンとカメラ間はＵＳＢ/RS-422(RS-485)ケーブルで接続、パソコンとデジタルレコーダ間はUSB/RS232Cケーブルで接続し、映像出力はパソコンに増設された キャプチャーボードに接続する事で、映像信号を確認しながら、パン・チルトやフォーカス・ズーム・プリセット等のカメラ制御や記録・再生・検索等のデジタルレコーダの制御をする事が出来ます。 |
パソコンとデジタルレコーダ間はRS-232Cクロスケーブルで接続し、映像出力はパソコンに増設された キャプチャーボード(Video for Windows対応)に接続する事で、映像信号・顔認証データを確認しながら、記録・再生・検索等のデジタルレコーダ制御をし、会員動向等の把握をする事が出来ます。 |
